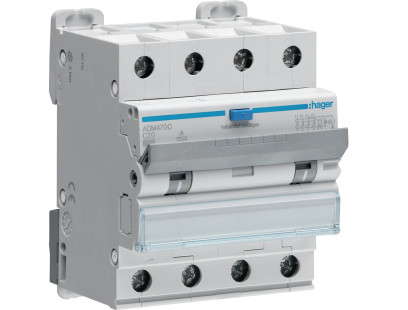

Diferencinis automatinis jungiklis Hager ADM470C (4P, 20A, A, 30mA, 6kA)
- Architektūra
- Polių tipas4P
- Apsaugotų polių skaičius4
- CurveC
- Saugumas
- Likutinės srovės tipasA
- IP apsaugos klasėIP2X
- Main electrical attributes
- Rated short-circuit breaking capacity Icn AC according to IEC 60898-16 kA
- Įtampa
- Vardinė izoliacijos įtampa Ui500 V
- Vardinė impulsinė atsparumo įtampa Uimp4,000 V
- Vardinė darbinė įtampa Ue230 - 400 V
- Overvoltage category according to IEC 60947-13
- Type voltage supplyAC
- Dielectric strength value of power frequency2 kV
- Elektrinė srovė
- Vardinė srovė20 A
- Vardinė liekamoji darbinė srovė Idn30 mA
- Rated current -25°C23.80 A
- Vardinė srovė esant -20°C23.50 A
- Rated current -15°C23.20 A
- Rated current -10°C22.90 A
- Rated current -5°C22.50 A
- Vardinė srovė esant 0°C22.20 A
- Rated current 5°C21.80 A
- Rated current 10°C21.50 A
- Rated current 15°C21.10 A
- Vardinė srovė esant 20°C20.80 A
- Rated current 25°C20.40 A
- Rated current 30°C20 A
- Rated current 35°C19.60 A
- Vardinė srovė esant 40°C19.10 A
- Vardinė srovė esant 45°C18.60 A
- Vardinė srovė esant 50°C18.20 A
- Rated current 55°C17.70 A
- Rated current 60°C17.20 A
- Correction factor of rating current for 2 devices placed side by side0.80
- Min./max. threshold value of the AC thermal operation1.13 - 1.45 A
- Rated service breaking capacity Ics AC according to IEC 60898-16 kA
- Maitinimas
- Bendri galios nuostoliai esant IN11.70 W
- Dažnis
- Dažnis50 - 50 Hz
- Installation, mounting
- Nominal tightening torque down terminal2 - 2 Nm
- Nominal tightening torque top terminal2 - 2 Nm
- Type of bottom connection for modular devicesbiconnect
- Naudojimo sąlygos
- Maksimalus aukštis2,000 m
- Class of energy limitation I²t3
- Darbinė temperatūra-25 - 40 °C
- Sandėliavimo/transportavimo temperatūra-55 - 70 °C
- Degree of pollution according to IEC 60664 / IEC 60947-22
- Patvarumas
- Electric endurance in number of cycles2,000
- Mechaninių operacijų skaičius4,000
- Jungtis
- Cross-section of input with screws, for flexible conductors1 - 16 mm²
- Cross-section of input with screws, for massive conductors1 - 25 mm²
- Cross-section of input and output with screws, for flexible conductors1 - 16 mm²
- Cross-section of input and output with screws, for massive conductors1 - 25 mm²
- Talpa
- Modulių skaičius4
- Matmenys
- Aukštis84 mm
- Plotis71 mm
- Gylis70 mm
